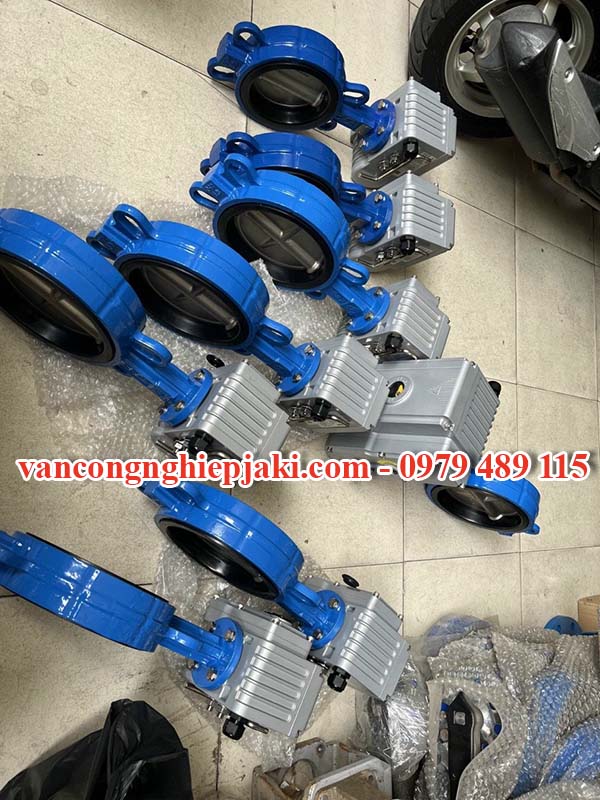

Van bướm điều khiển điện Flowinn, Jaki

Van bướm điều khiển điện Flowinn, Jaki là dòng van được sử dụng khá phổ biến ở các hệ thống tự động hóa trong công nghiệp. Ngày nay với sự phát triển vượt bật của nền công nghiệp hóa, hiện đại hóa van bướm điện đang ngày càng được ưu tiên ứng dụng nhiều hơn.

Vậy van bướm điều khiển bằng điện là gì? Chúng có những ưu điểm gì.Hãy tham khảo bài viết dưới đây để tìm hiểu toàn bộ về loại van bướm này nhé.

Cấu tạo van bướm điện Flowinn, Jaki

Như đã nói, cấu tạo van bướm điều khiển điện về cơ bản gồm hai bộ phận chính: Thân van bướm cơ và bộ điện điều khiển van (mô tơ điện). Theo đó, chi tiết hơn:

Thân van bướm điều khiển bằng điện Flowinn, Jaki

 Thân van dạng khung tròn được đúc nguyên khối. Chất liệu thân van có thể bằng gang, inox, nhựa, thép. Trên thân van có thể có các lỗ bulong để bắt nối với đường ống (ở dạng kết nối hai mặt bích); và tai van giúp cố định vị trí khi bắt nối (với dạng wafer).

Kết cấu truyền động ty – đĩa van: ty van dạng trục, một đầu gắn cố định với đĩa van, 1 đầu gắn với mô tơ điện; làm nhiệm vụ truyền động từ mô tơ điện đến đĩa van. Đĩa van dạng tròn dẹt giống cánh bướm. Chất liệu kết cấu này thường bằng inox 304 để đảm bảo tuổi thọ van. Đĩa van có thể xoay ngang góc từ 0 – 90 độ, tương ứng cho phép hay không cho phép lưu chất qua vị trí van.

Gioăng làm kín: có thể bằng chất liệu cao su, teflon, viton…với nhiệm vụ làm kín khít các mối kết nối của thân van bướm; ngăn không cho lưu chất rò rỉ ra ngoài hệ thống.

Thiết bị truyền động cho van bướm điều khiển bằng điện Flowinn, Jaki

Là thiết bị sử dụng nguồn điện 220V, 24V, 380V để vận hành mô tơ. Chất liệu chế tạo hợp kim nhôm nguyên khối hoặc nhựa cách điện, tiêu chuẩn kháng nước, kháng bụi IP67, IP68. Cách thức hoạt động đóng mở ON/OFF hoặc tuyến tính theo góc. Với bộ điện tuyến tính, van được gắn thêm thiết bị “Modulating type” có tín hiệu điện từ 4 – 20mA. Đây là thiết bị điều khiển hành trình dựa trên tín hiệu analog.

Thông số kỹ thuật Flowinn, Jaki:

• Kích cỡ: DN50 đến DN400
• Chất liệu thân van: Thân gang cánh inox, toàn thân inox 304
• Gioăng làm kín: Cao su EPDM/ teflon PTFE
• Chất liệu đầu điện: Hợp kim nhôm cao cấp
• Tiêu chuẩn: IP 67
• Điện áp sử dụng: 2240VAC, 24VDC, 380 VAC
• Kiểu kết nối: Wafer đa tiêu chuẩn/ Hai mặt bích
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: 80 độ C/ 180 độ C
• Môi trường lưu chất: Nước, nước thải,…
• Thương hiệu: Flowinn, Jaki
• Xuất xứ:  Hàn Quốc, Đài Loan
• Bảo hành:  12 Tháng

Nguyên lý hoạt động

Về chơ chế hoạt động của van bướm điều khiển điện Flowinn, Jaki, ban đầu van sẽ ở trạng thái đóng hoàn toàn. Khi được cấp nguồn điện, điện năng sẽ biến đổi thành động năng, momen xoắn sẽ thực hiện việc truyền lực thông qua các hệ thống bánh răng dẫn truyền tác động đến trục van và đĩa van. Kết quả làm đĩa van dịch chuyển sang trạng thái mở, công tắc hành trình sẽ ngắt điện để tránh om điện.

Ngược lại, khi muốn đóng van tương tự chỉ cần cấp điện theo sơ đồ đấu nối bảng mạch, khi đó các hộ số bánh răng sẽ di chuyển kéo theo trục van và đĩa van dịch chuyển trở về trạng thái đóng hoàn toàn. Kết thúc hành trình công tắc giới hạn sẽ tiến hành ngắt điện, khóa vị trí và động cơ điện cũng ngừng hoạt động.

Ưu, nhược điểm của van bướm điều khiển điện Flowinn, Jaki

Sản phẩm van bướm điện Flowinn, Jaki sở hữu đầy đủ các đặc tính, ưu, nhược điểm nổi bật của cả van bướm và van điều khiển bằng điện.

Ưu điểm:

• Thiết kế đơn giản, nhỏ gọn dễ dàng vận chuyển, tháo lắp, vận hành cũng như bảo trì và bảo dưỡng.
• Tiết kiệm không gian lắp đặt, phù hợp với vị trí phức tạp dưới sâu, trên cao hoặc khuất tầm nhìn.
• Thời gian chạy hết một chu trình đóng – mở linh hoạt, nhanh từ 10 – 30 giây, tránh gây hiện tượng sốc áp trong đường ống.
• Van vận hành tự động, điều khiển trực tiếp từ xa hoặc cài đặt giờ đóng mở thông qua tủ trung tâm điều khiển.
• Van đạt tiêu chuẩn chống nước IP67. Song không được khuyên dùng lắp đặt trực tiếp ngoài trời. Khi lắp đặt van bướm điều khiển điện tại môi trường ngoài trời, Quý vị nên che chắn cẩn thận.
• Có thể được ứng dụng trong các hệ thống khác nhau, lắp đặt theo chiều thẳng đứng, nằm ngang đều được.
• Có khả năng đóng mở hoàn toàn hoặc đóng mở theo các góc khác nhau tùy thuộc nhu cầu lắp đặt và sử dụng.
• Chất liệu chế tạo thân van bằng gang, inox, nhựa… đảm bảo phù hợp với mọi điều kiện môi trường khác nhau.
• Bộ điều khiển điện được thiết kế vô lăng tay quay hoặc compak để giúp van vận hành trong trường hợp chưa chạy hết chu trình mà gặp sự cố về nguồn điện hoặc chập cháy điện.

Nhược điểm:

• Khi sử dụng cần hệ thống nguồn điện thích hợp kèm theo mới vận hành được van.
• Giá thành tương đối cao so với các dòng van khác nhất là van điều khiển thủ công bằng tay.
• Phạm vi ứng dụng bị giới hạn hơn so với các dòng van khác vì điều khiển bằng điện.

Ứng dụng van bướm điện Flowinn, Jaki

Với nhiều ưu điểm nổi bật, chất liệu chế tạo kiểu kết nối đa dạng, cách thức hoạt động ON/OFF hoặc tuyến tính, thời gian đóng mở nhanh, sử dụng nguồn điện áp thông dụng tại nhiều khu vực. Hiện nay, van bướm điều khiển điện Flowinn, Jaki đã và đang được sử dụng trong rất nhiều hệ thống, công trình. Chúng ta hoàn toàn có thể bắt gặp hình ảnh sản phẩm này ngay trong hệ thống cấp thoát nước tại các khu chung cư, nhà cao tầng. Dưới đây là một số ứng dụng điển hình:

• Trong môi trường hóa chất có tính ăn mòn hoặc trong hệ thống xử lý nước thải..
• Trong hệ thống cấp thoát nước phục vụ sinh hoạt hàng ngày hoặc trong các nhà máy, khu công nghiệp, khu dân cư…
• Trong hệ thống phòng cháy chữa cháy.
• Trong hệ thống hơi nóng tại các lò hơi, lò sấy có nhiệt độ cao, áp lực lớn.
• Trong môi trường khí nén tại các nhà máy sản xuất, khu công nghiệp…
• Trong ngành  xăng, dầu, gas…
